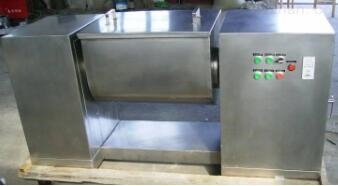

　　槽型混合机主要由卧式槽体、搅拌轴、搅拌浆叶、机械密封、传动电机、倒料电机、搅拌减速机、倒料减速机、混合机支架、电器控制系统等部分组成。槽体、搅拌轴、搅拌浆叶、机械密封及支架外壳均采用不锈钢材料制作。本系列混合机以强烈、混合为特点，卧式槽体内装置的搅拌轴做正、反旋转，搅拌轴上装置的特殊形状的浆叶确保物料径向、环向、轴向三向运动，形成复合循环，在极短的时间内达到充分均匀混合。

　　主要结构设计：

　　1、搅拌减速器为混合机之主要传动结构，它位于机器右侧，工作时由装置在机做内的电动机通过三角带传动蜗杆、蜗轮，以1：40的减速带动搅拌机。蜗轮 轴为空心并装有固定键，能使搅拌桨自由装拆。减速器顶上装有2个圆环螺钉，为装拆、安装使用。端盖上装有一个螺钉为高速搅拌桨定位，在出厂时已调整，一般在使用中不必再调。

　　2、混合槽为u形体，采用不锈钢制造，内装搅拌桨，它横卧在搅拌减速器与倒料减速器上。

　　3、倒料减速器为控制混合槽之定位角度，它位于机器左侧，工作时由装置在机座内的电动机通过三角带传动蜗杆、蜗轮，带动混合槽在一定的角度范围旋转，使混合物料一次倒出。

　　4、机座及电动机装置：机座为一整体结构，电动机装在机座内两旁的活动板上，电动机的上下可用螺杆进行调整，使三角带得到一定的松紧，保持传动力。

　　5、电器操纵箱是控制机器的运动，它位于机械的右侧外，混合槽的传动可揿混合槽“上”“下”按钮，注意两者不能同时揿。
